| Marchio: | ANS |
| Numero di modello: | ANS-RCBO-32A |
| MOQ: | 1PC |
| prezzo: | USD |
| Dettagli dell' imballaggio: | pacchetto standard dell'esportazione |
| Condizioni di pagamento: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |

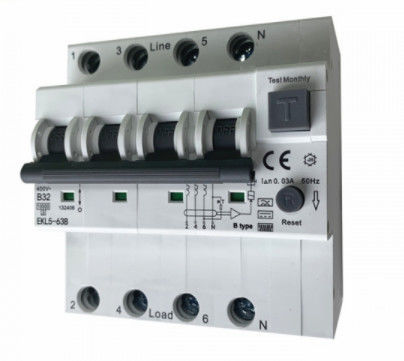

Tipo B RCCB con il tipo interruttore di protezione di sovracorrente dei pali B32 MCB RCD di B RCBO 4
Dati tecnici
| Modo | Elettronico | ||||||||||||||||||||||||||||||
| Tipo Corrente nominale dentro |
B16,20,25,32,40,50,63A | ||||||||||||||||||||||||||||||
| Pali | 2P (1P+N), 4P (3P+N) | ||||||||||||||||||||||||||||||
| 2P 240V~ | |||||||||||||||||||||||||||||||
| Tensione nominale Ue Tensione Ui dell'isolamento |
4P 415V~ | ||||||||||||||||||||||||||||||
| 500V | |||||||||||||||||||||||||||||||
| Frequenza nominale | 50/60Hz | ||||||||||||||||||||||||||||||
| Corrente residua stimata di funzionamento (dentro△) | 30,100,300mA | ||||||||||||||||||||||||||||||
| Rompa il tempo sotto dentro△ | ≤0.1s (tipo <0.5s di S) | ||||||||||||||||||||||||||||||
| Rated che rompe capacità | 6,000A | ||||||||||||||||||||||||||||||
| Energia che limita classe | 3 | ||||||||||||||||||||||||||||||
| L'impulso stimato resiste alla tensione (1.5/50) Uimp | 4,000V | ||||||||||||||||||||||||||||||
| Tensione di prova dielettrica al ind. Freq. per 1min | 2kV | ||||||||||||||||||||||||||||||
| Grado di inquinamento | 2 | ||||||||||||||||||||||||||||||
| Caratteristica termomagnetica del rilascio | B, C | ||||||||||||||||||||||||||||||
Applicazione
Caratteristiche meccaniche
| Vita elettrica | 4.000 cicli | ||||||||||||||||||||||||||||||
| Vita meccanica Indicatore di posizione del contatto |
10.000 cicli Sì |
||||||||||||||||||||||||||||||
| Grado di protezione | IP20 | ||||||||||||||||||||||||||||||
| Fornisca di rimandi la temperatura per la regolazione dell'elemento termico | 30℃ | ||||||||||||||||||||||||||||||
| Temperatura ambiente (con average≤35℃ quotidiano) | -5℃~+40℃ | ||||||||||||||||||||||||||||||
| Temperatura di stoccaggio | -25℃~+70℃ | ||||||||||||||||||||||||||||||
Installazione
| Tipo di collegamento terminale Alto/basso terminali di dimensione per cavo |
Cabli/sbarra collettrice Pin tipa di busbar/U-type 25mm2 18-3AWG |
||||||||||||||||||||||||||||||
| Alto/basso terminali di dimensione per la sbarra collettrice | 25mm2 18-3AWG | ||||||||||||||||||||||||||||||
| Coppia di serraggio | 2.5Nm 22In-lbs | ||||||||||||||||||||||||||||||
| Montaggio | Sulla ferrovia EN60715 (35mm) di BACCANO per mezzo del dispositivo veloce della clip | ||||||||||||||||||||||||||||||
| Collegamento | Dalla cima | ||||||||||||||||||||||||||||||
| Contatto ausiliario | EKM1-OF | ||||||||||||||||||||||||||||||
| Contatto dell'allarme Rilascio dello scambio |
EKM1-FB EKM1-MX |
||||||||||||||||||||||||||||||
| Angolo ritardante 0° |
In>0.01A△ 0.35In≤I△≤1.4I△n△ |
In≤0.01A△ 0.35In≤I△≤2I△n△ |
|||||||||||||||||||||||||||||
| 90° | 0.25In≤I△≤1.4I△n△ | 0.25In≤I△≤2I△n△ | |||||||||||||||||||||||||||||
| 135° | 0.11In≤I△≤1.4I△n△ | 0.11In≤I△≤2I△n△ | |||||||||||||||||||||||||||||
Certificazione: TUV
|
|
